Tübitak Üme Akışkanlar Mekaniği Laboratuarı Sistem Otomasyonu
PROJE TANIMI:
Tübitak, Türkiye Bilimsel ve Teknolojik Araştırma Kurumu’nun, Gebze'de büyük ve gelişmiş bir kampüsü bulunmaktadır.
Farklı tip vericilerin ölçümünü ve sorunların belgelenmesini gerçekleştirmek için Hidrolik Laboratuarlar, Ulusal ölçüm Laboratuar’ının bir parçası olarak kurulmuştur. Dünyada bu boyutta 3 tane laboratuar bulunmaktadır.
ABC Enser, laboratuar için komple elektrik paketini, Kontrolleri, Sürücüleri ve Kablolamayı tedarik ederek otomasyon sistemini kurmuştur. Otomasyon sistemi için bulunan çeşitli ensturumanlar aşağıdaki gibi listelenmiştir.
- Sistemde toplam 1,500 kontrol noktası vardır.
- 19 Frekans Kontrolü(320kW’a kadar)
- 36 Motorlu valfler
- 66 hava valfleri
- 96 Basınç vericisi
- 57 Sıcaklık vericisi
- 19 Seviye vericisi
- 8 yardımcı motor,
- 10 servo motor,
- 10 yüklü hücre ağırlık istasyonları.
Çekmeköy Terfi Merkezi Otomasyonu
PROJE TANIMI :
Kurulmuş olan sistemin amacı, Sarıgazi ilçesinde bulunan su haznesinden gelen suyun
elektromotopomplar ile Çekmeköy –Kavacık Terfi hattına ve Çekmeköy Servis hattına personel
müdahalesini gerektirmeyecek şekilde tam otomatik olarak sürekli basılmasının sağlanmasıdır.
Bunun için Çekmeköy Pompa istasyonu bünyesinde bulunan 3 adet 315 kw, 2 adet 55 kW
Pompa motorlarının Yumuşak Yolvericiler kullanılarak, sistemde bulunan basınç transmitter’larından
alınan bilgiye göre, manual ve otomatik olarak çalışması sağlanmıştır.
Otomatik kontrol işlemi merkezi kontrolde bulunan bir PC üzerinde çalışan “MOVICON” scada ve
HITACHI PLC tarafından yapılmaktadır.
SCADA sistemi ile terfi merkezindeki tüm ekipmanların gözlem ve kontrolüne olanak sağlamıştır.
Enerji parametreleri, alarmlar, pompa basınç ve sıcak bilgisi gibi...
Gerekli görülmesi durumunda operatör tarafından otomatik kumanda kesilerek manuel kumanda
yapılmasına olanak tanınmıştır.
Elektro motopompların sağlıklı ve ekonomik olarak çalıştırılması amacıyla, Terfi Merkezindeki EMP
basma hattında bulunan motorlu vanaların da kumandası yapılmıştır. EMP üçgen çalışmaya
geçtiğinde motorlu vana açılacak ve EMP durmadan önce motorlu vana kapanmış olacaktır.
Sistemdeki arıza ve güvenlik alarmları, merkezdeki ekranda görüntülü ve sesli olarak operatöre veya
istenilen bir telefon abonesine mesaj olarak gönderilecektir.
İçme suyu şebekesinin etkinliği ve verimliliğini olumsuz etkileyen faktörler (Devlet Su İşleri Genel
Müdürlüğü raporlarına göre);
• Uzman personel eksikliği,
• Alt yapı eksiklikleri,
• Personel hataları,
• İşletme giderlerinin fazla olması,
• Gereksiz enerji tüketimi,
• Gelişen teknolojiye ayak uydurulamaması,
Mevcut sorunların çözümü için burada Hitachi PLC ve Movicon , SCADA (Supervisory Control
And Data Acquisition- Denetimsel Kontrol ve Veri Toplama) sistemi kullanılmış ve bu sorunlardan
kurtulunmuştur.
Otomasyon sisteminin hayata geçirilmesi ile, şahsi yanlışlıkların en aza indirildiği, kaynakların daha
etkin kullanılabildiği gözlemlenmiştir.

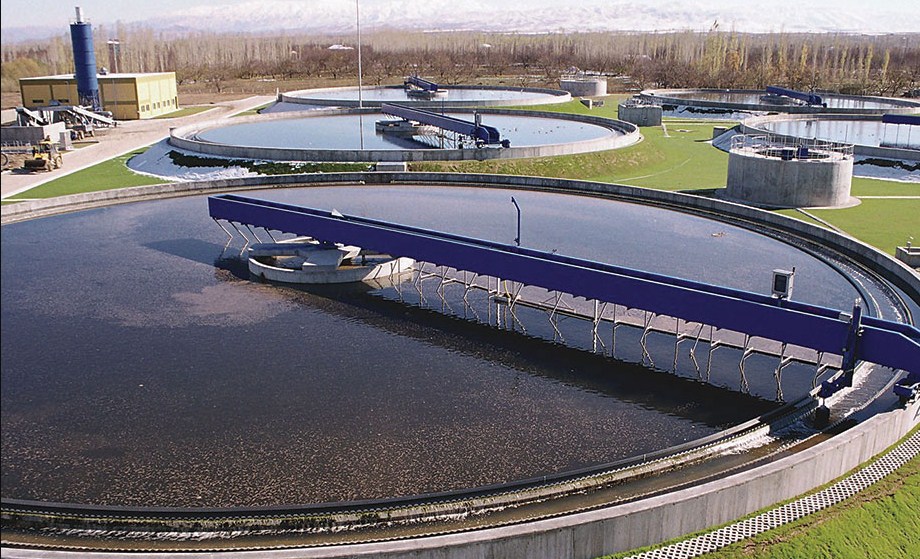

İzmir Su Kanalizasyon İdaresi Manisa Göksu - Sarıkız Hattı İçme Suyu Arıtma Tesisi
PROJE TANIMI :
Bu tesisin yapılması ile suda bulunan arsenik miktarının dünya sağlık standartlarına getirilmesi sağlanmıştır. 3.000 lt/sn ( 270.000 m3/gün ) kapasite ile dünyanın en büyük içme suyu arsenik arıtma tesisi İzmir’de kurulmuş ve bu tesisin tüm elektrik ve otomasyon işleri ABC Enser tarafından yapılmıştır.
Proje kapsamında;
Sapanca Gölü-Yuvacık Barajı Arıtma Tesisi Arası Terfi Otomasyon Sistemi
PROJE TANIMI : |
Kurulan otomasyon sistemi Radyo Modemler, PLC, SCADA, ultrasonik debimetreler, ultrasonik seviye sensörleri, basınç transmiterleri vana ve kumanda panoları, vakum kontaktörlü giriş hücreleri, Yumuşak yolvericileri ve kompanzasyonu ile birlikte komple anahtar teslimi paket bir çözümdür. |
